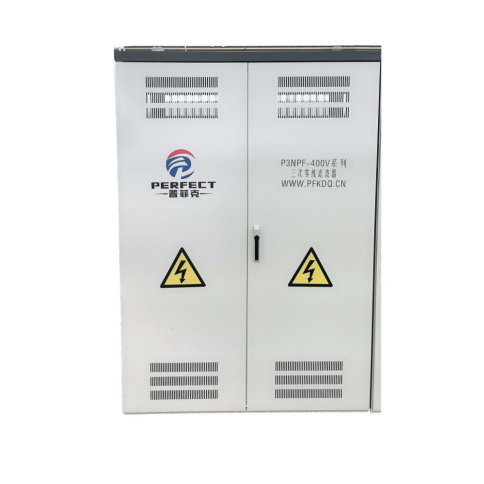

1.产品描述
我们知道，采用三相四线制给单相负载供电的配电系统中，A 相、B 相、C 相与零线共同构成三组单相供电回路，正常情况下单相整流负载产生的3 次、9 次、15 次、21 次等三次谐波电流电流则在这三组单相供电回路中循环流通，并通过360 度矢量叠加到零线上，造成零线上3
倍频谐波电流高达相线的三倍左右，引起零线过流发热，严重时发生断裂起火等恶性事故。
P3TPF 三次谐波电流相线滤波器是利用三相磁通360 度反向自动消减原理，串接在三相四
线制的ABC 三相上，当相位角处于360 度的3 次、9 次、15 次、21 次等三次谐波电流电流流入P3TPF 时，P3TPF 则会自动产生一个反向的磁通进行抵消三次谐波电流的磁通，而50Hz 的基波和其他频率的谐波则不受影响，如果在相线上消除掉3 倍频谐波电流，那么通过360 度矢量叠加到零线上的3 倍频谐波电流也就同步消除了。因此，P3TPF 三次谐波电流相线滤波器的最大好处是从全系统的角度对3 次、9 次、15 次、21 次等三次谐波电流电流进行治理，对整个供电系统的三次谐波电流电流进行消除，配电系统上的任何设备都能够受益。
2. 特点与功能
√有效滤除负载端到变压器端的整个配电系统回路上的三次谐波电流90%以上；
√不仅可以大幅减少零线电流，相线电流也能明显减少，具有直接的节能效果；
√元器件的生产材料为高品质硅钢片与线缆，使用寿命更长运行更加稳定；
√串接在相线上，同步接受负载相线上的各类保护，安全性强，可靠性高；
√具有高度自控性能，不需要控制系统和人工调节，即连即用即见效；
√采用独特的模块化结构，体积小重量轻，容量组合扩充方便，选型容易搬运安装便捷；
3.安装方式
P3TPF 需串联安装在三相四线制供电回路的ABC 三相相线上。其安装位置可以在配电系统的任何位置，即可以安装在总配电柜处，也可以安装在分配电盘处。
P3TPF 与大家熟悉的有源无源谐波滤波器不同。一般的谐波滤波器仅能保证安装位置上游
的谐波电流达到控制目标，而对下游的谐波电流没有任何效果。P3TPF 对于其安装位置下游线
路上的3 倍频谐波电流具有良好的抑制作用，当然，下游没有了谐波电流，上游的谐波电流也
就自然消失了。
由于P3TPF 能够对安装位置下游的所有线路上的3 倍频谐波电流起到抑制消除作用，因此，建议针对产生三次谐波的单相整流负载回路或90%以上是单相负载的专用变压器尽量在上游的位置安装P3TPF，这样受益的范围是P3TPF 下游的所有线路；如果是综合负载变压器，在产生三次谐波的供电回路上安装P3TPF 进行针对性治理效果更好并且能避免受到非单相整流负载的影响而大幅增加P3TPF 容量与成本。P3TPF 的安装过程很简单，只要将原来供电回路上的三相相线分离开，将P3TPF 串联接入即可。连接好后，即可投入运行，不需要任何调试。
