1.产品描述

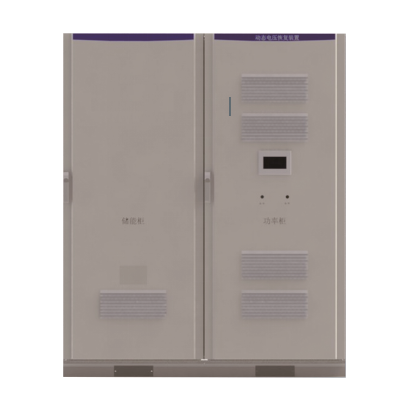

动态电压恢复装置PDVR是一种电压源型电力电子补偿装置，串联于电源和重要敏感负荷之间，它具有很好的动态性能，当电源发生电压暂降、暂升、闪变和短时中断等电压质量问题时，可在不超过2ms的时间内将敏感负荷侧供电电压恢复到正常值，保证敏感负荷的正常运行。
2.型号说明
3.技术参数
|
技术指标 |
具体参数 |
|
额定电压(kV) |
0.4 |
|
容量(KWr) |
1～400 |
|
频率跟踪误差 |
差小于±0.2Hz |
|
电压总谐波畸变率 |
＜4％ |
|
电压不平衡度 |
＜4％ |
|
损耗 |
＜1％ |
|
电压损失 |
＜2％ |
|
电压补偿精度 |
1、储能型：0～200%额定电压 2、系统取能型电压暂降补偿度：三相40%额定电压， 两相30%一相60%额定电压，两相20%一相80%额定电压 3、系统取能型电压暂升补偿度：150%额定电压 |
|
装置整机响应时间
|
＜2ms（检测到系统供电电压越限，至装置输出补偿，负载侧供电电压恢复至设定值的全部时间） |
|
额定补偿时间
|
1、储能型：与装置的容量有关，常规配置为0.5s～10s 2、系统取能型：长时间补偿 |
|
最小补偿间隔时间
|
1、储能型：＜5s 2、系统取能型：无最小补偿间隔时间限制 |
|
噪声 |
＜40dB |
4.使用环境
环境温度：-25℃~+50℃。
存储温度：-40℃~+70℃。
空气相对湿度：0～95%无凝露。
海拔高度：≤1500m，1500以上每增加100米功率降低1%使用。
周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
可根据客户、环境特殊要求定制。
