1.产品简述

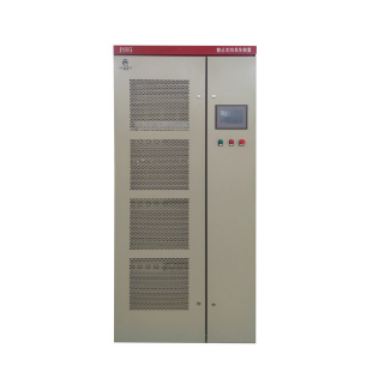

PSVG系列静止无功发生装置是新一代补偿性能优良的无功补偿设备装置，相比传统无功补偿产品具有响应速度快、补偿精度高、补偿容量大、体积小、高可靠性、结构简单和免维护等优势。此外,产品符合GB7251-2013、DL/T1216-2013等国家标准，是电网系统无功补偿的首选设备。
2.型号说明
3.技术参数
|
技术指标 |
具体参数 |
|
模块容量 |
SVG 30/50/75/100kvar |
|
系统参数 |
|
|
额定交流输入线电压 |
400V/480V/690V(需定制) |
|
输入相电压范围 |
-20%～+20% |
|
电网频率 |
50Hz/60Hz |
|
网络结构 |
三相三线/三相四线 |
|
电流互感器 |
100/5 ～ 10000/5(根据客户要求) |
|
性能指标 |
|
|
控制方式 |
无功补偿/谐波补偿/三相不平衡补偿 |
|
动态响应时间 |
响应时间≤100us，全响应时间：≤10ms |
|
启动方式 |
软启动，无冲击 |
|
可并联台数 |
单机/多机12个模块并联运行 |
|
电流互感器采样位置 |
负载侧/电网侧（开环和闭环运行方式） |
|
谐波补偿 |
2~13次（可任意设定） |
|
输出电流 |
额定容量100%输出，可限流设置输出 |
|
损耗 |
＜3% |
|
调节范围 |
-1~﹢1（容性感性连续双向可调） |
|
冷却模式 |
智能风冷 |
|
保护类型 |
过流、过压、欠压、缺相、过温保护 |
|
自启功能 |
发生停机/掉电/轻故障时，可通过自检自启动 |
|
控制电容器路数 |
16路（需订货说明） |
|
噪声指标 |
＜65dB 1M |
|
防护等级 |
IP20（更高防护等级可定制） |
|
通讯监控能力 |
|
|
通讯接口 |
RS485/ RS232(选配)/CAN(选配)，标准Modbus协议 |
|
人机界面 |
模块监控(4.3英寸)/集中监控（7英寸） |
|
后台监控 |
GPRS远程监控、移动终端APP |
|
机械特性 |
|
|
安装方式 |
机柜式/壁挂式 |
|
模块重量 |
20KG(30/50kvar) 40KG(75/100kvar) |
|
进线方式 |
上进线/下进线 |
4.使用环境
环境温度：-10℃~+40℃。
存储温度：-40℃~+70℃。
空气相对湿度：0～95%无凝露。
海拔高度：≤1500m，1500以上每增加100米功率降低1%使用。
周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
可根据客户、环境特殊要求定制。
