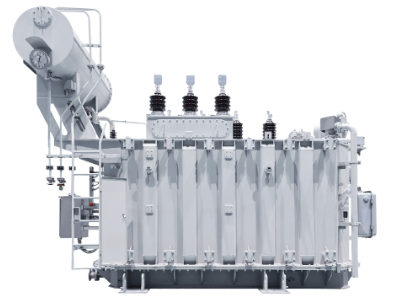

产品简述(电力变压器35kV级:18、20、22型)
我公司生产的 35kV级油浸式电力变压器具有低损耗、低噪音、抗突发短路能力强、外形美观等优点。采用先进生产设备和精益制造工艺，各项性能指标均达到国际同类产品先进水平。
性能特点
本产品具有高效益、低损耗的特点，可节省大量的电耗和运行费用，经济效益显著。铁芯采用优质冷轧晶粒取向硅钢片全斜接缝叠积方式。油箱为方形，采用真空注油。散热器有波纹式、片式、管式三种，由客户自选。
工艺特点
铁芯及器身 : 铁芯采用自动铁芯剪切线加工，全斜阶梯接缝，改善磁通走向，消除铁芯在接缝处的局部磁通饱和现象，降低了铁芯的空载损耗、空载电流，并且降低了变压器噪音。电力变压器采用拉板结构，为了增加抗短路能力，在压板的周围分布了若干个压钉，上下高低压夹件采用支撑梁连接，使铁芯成一个整体。另外，铁芯柱表面涂硅钢片专用端面胶，使硅钢片片与片之间粘接起来，经固化后使铁芯成为一体，降低铁芯的噪音，增加机械强度，同时对铁芯防锈起了很好的作用。器身下部与油箱箱壁之间采用高强度电工层压木支撑，使得器身下部定位安全可靠。
线圈 : 高压线圈为连续式，低压线圈为连续式或螺旋式，单独设置调压线圈，安匝平衡，把机械力降低到了最小限度。高低压线圈采用导油结构，油流呈导向型，充分利用油流带走热量。
油箱 : 油箱为钟罩式或吊心式，油箱美观简洁，机械强度高。为有效防止渗漏油，在各关键的连接部位 ( 如套管、压力阀、开关等 ) 采用精加工法兰连接，防止渗漏现象。
执行标准
GB 1094.1-2013 《电力变压器》
GB 1094.2-2013 《电力变压器》
GB 1094.3-2017 《电力变压器》
GB 1094.5-2008 《电力变压器》
GB/T6451-2015 《三相油浸式电力变压器技术参数和要求》
GB 20052-2020 《电力变压器能效限定值及能效等级》
订货参数
1、产品型号 2、额定容量
3、电压组合 4、调压范围
5、频 率 6、联结组标号
7、短路阻抗 8、其它：特殊要求须注明。
型号定义
技术参数
表1：S18型35KV级无励磁调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |

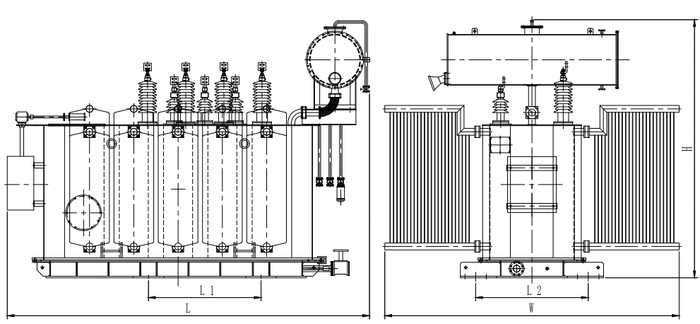

3150 | 35~ 38.5 | ±5% ±2×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.45 | 2.4 | 21.9 | 7.0 | 见图一 | 2850 | 2165 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.45 | 2.9 | 25.9 | 2855 | 2250 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.45 | 3.5 | 29.7 | 3000 | 2365 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.45 | 4.2 | 33.3 | 8.0 | 3075 | 2530 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.35 | 5.8 | 36.5 | 3130 | 2645 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.35 | 7 | 43 | 3565 | 2750 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.3 | 8 | 51.1 | 4150 | 2785 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.3 | 9.7 | 62.5 | 4480 | 2860 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 11.5 | 75.5 | 4560 | 3225 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.25 | 13.6 | 89.3 | 10.0 | 4610 | 3490 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.25 | 16.2 | 106.4 | 4760 | 3750 | 5100 | 25310 | 6650 | 29800 |
表2：SZ18型35KV级有载调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |
3150 | 35~ 38.5 | ±3×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.5 | 2.6 | 23.5 | 7.0 | 见图一 | 2860 | 2180 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.5 | 3.1 | 27.6 | 2880 | 2260 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.5 | 3.7 | 32.5 | 3050 | 2370 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.5 | 4.5 | 34.9 | 7.5 | 3090 | 2540 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.4 | 6.3 | 38.6 | 3150 | 2670 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.4 | 7.4 | 45.6 | 3585 | 2780 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.35 | 8.7 | 54 | 8.0 | 4190 | 2790 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.35 | 10.5 | 66.8 | 4500 | 2890 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 12.4 | 78.6 | 4600 | 3250 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.3 | 14.6 | 92.9 | 10.0 | 4650 | 3500 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.3 | 17.4 | 110.2 | 4800 | 3760 | 5100 | 25310 | 6650 | 29800 |
表3：S20型35KV级无励磁调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |
3150 | 35~ 38.5 | ±5% ±2×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.45 | 2 | 20.7 | 7.0 | 见图一 | 2860 | 2180 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.45 | 2.3 | 24.6 | 2880 | 2260 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.45 | 2.8 | 28.2 | 3050 | 2370 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.45 | 3.4 | 31.5 | 8.0 | 3090 | 2540 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.35 | 4.7 | 34.6 | 3150 | 2670 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.35 | 5.7 | 40.8 | 3585 | 2780 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.3 | 6.5 | 48.4 | 8.0 | 4190 | 2790 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.3 | 7.9 | 59.2 | 4500 | 2890 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 9.7 | 71.6 | 4600 | 3250 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.25 | 11.1 | 84.6 | 10.0 | 4650 | 3500 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.25 | 13.1 | 100.8 | 4800 | 3760 | 5100 | 25310 | 6650 | 29800 |
表4：SZ20型35KV级有载调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |
3150 | 35~ 38.5 | ±3×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.5 | 2.1 | 22.2 | 7.0 | 见图一 | 2860 | 2180 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.5 | 2.5 | 26.2 | 2880 | 2260 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.5 | 3 | 30.8 | 3050 | 2370 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.5 | 3.7 | 33 | 7.5 | 3090 | 2540 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.4 | 5.1 | 36.5 | 3150 | 2670 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.4 | 6 | 43.2 | 3585 | 2780 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.35 | 7.1 | 51.1 | 8.0 | 4190 | 2790 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.35 | 8.5 | 63.3 | 4500 | 2890 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 10.1 | 74.4 | 4600 | 3250 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.3 | 11.9 | 88 | 10.0 | 4650 | 3500 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.3 | 14.2 | 104.4 | 4800 | 3760 | 5100 | 25310 | 6650 | 29800 |
表5：S22型35KV级无励磁调压调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |
3150 | 35~ 38.5 | ±5% ±2×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.45 | 1.7 | 20.7 | 7.0 | 见图一 | 2860 | 2180 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.45 | 2 | 24.6 | 2880 | 2260 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.45 | 2.4 | 28.2 | 3050 | 2370 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.45 | 2.9 | 31.5 | 8.0 | 3090 | 2540 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.35 | 4 | 34.6 | 3150 | 2670 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.35 | 4.8 | 40.8 | 3585 | 2780 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.3 | 5.5 | 48.4 | 8.0 | 4190 | 2790 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.3 | 6.7 | 59.2 | 4500 | 2890 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 7.9 | 71.6 | 4600 | 3250 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.25 | 9.4 | 84.6 | 10.0 | 4650 | 3500 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.25 | 11.1 | 100.8 | 4800 | 3760 | 5100 | 25310 | 6650 | 29800 |
表6：SZ22型35KV级有载调压油浸式变压器基本性能参数表
额定 容量 (KVA) | 额定电压(KV) | 联结 组别 | 空载电流(%) | 损耗(KW) | 短路 阻抗 (%) | 外形图 | 外形尺寸(mm) | 重量(Kg) |
高压 | 分接 范围 | 低压 | 空载 | 负载 | 长(L) | 宽(W) | 高(H) | 器身 | 油重 | 总重 |
3150 | 35~ 38.5 | ±3×2.5% | 3.15 3.3 6.3 6.6 10.5 11.0 | Yd11 | 0.5 | 1.8 | 22.2 | 7.0 | 见图一 | 2860 | 2180 | 2960 | 3850 | 1520 | 7050 |
4000 | 0.5 | 2.1 | 26.2 | 2880 | 2260 | 3100 | 4600 | 1750 | 8490 |
5000 | 0.5 | 2.6 | 30.8 | 3050 | 2370 | 3155 | 5525 | 1950 | 8975 |
6300 | 0.5 | 3.1 | 33 | 8.0 | 3090 | 2540 | 3250 | 6770 | 2320 | 11490 |
8000 | YNd11 | 0.4 | 4.3 | 36.5 | 3150 | 2670 | 3710 | 8093 | 2500 | 14120 |
10000 | 0.4 | 5.1 | 43.2 | 3585 | 2780 | 3830 | 6983 | 2850 | 16480 |
12500 | 0.35 | 6 | 51.1 | 8.0 | 4190 | 2790 | 3950 | 10932 | 3250 | 18345 |
16000 | 0.35 | 7.2 | 63.3 | 4500 | 2890 | 4720 | 13330 | 3750 | 22307 |
20000 | 0.3 | 8.5 | 74.4 | 4600 | 3250 | 4865 | 17035 | 4365 | 29975 |
25000 | 0.3 | 10.1 | 88 | 10.0 | 4650 | 3500 | 4910 | 21310 | 5280 | 35370 |
31500 | 0.3 | 12 | 104.4 | 4800 | 3760 | 5100 | 25310 | 6650 | 29800 |
注：以上数据供参考，特性、尺寸如有特殊要求，将根据客户要求订制。
图二
