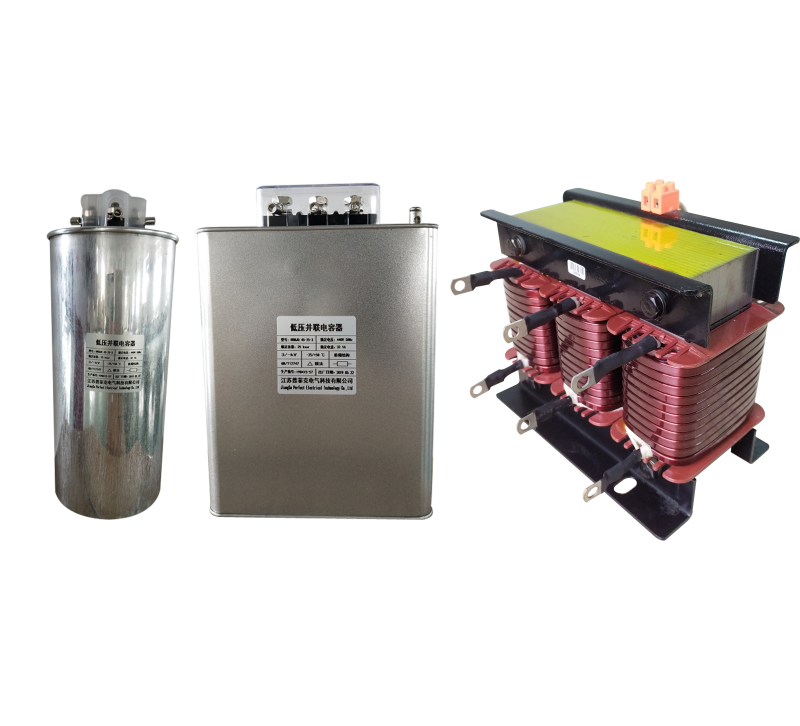

PFK-CK系列低压电容电抗器滤波补偿组件
1.产品概述

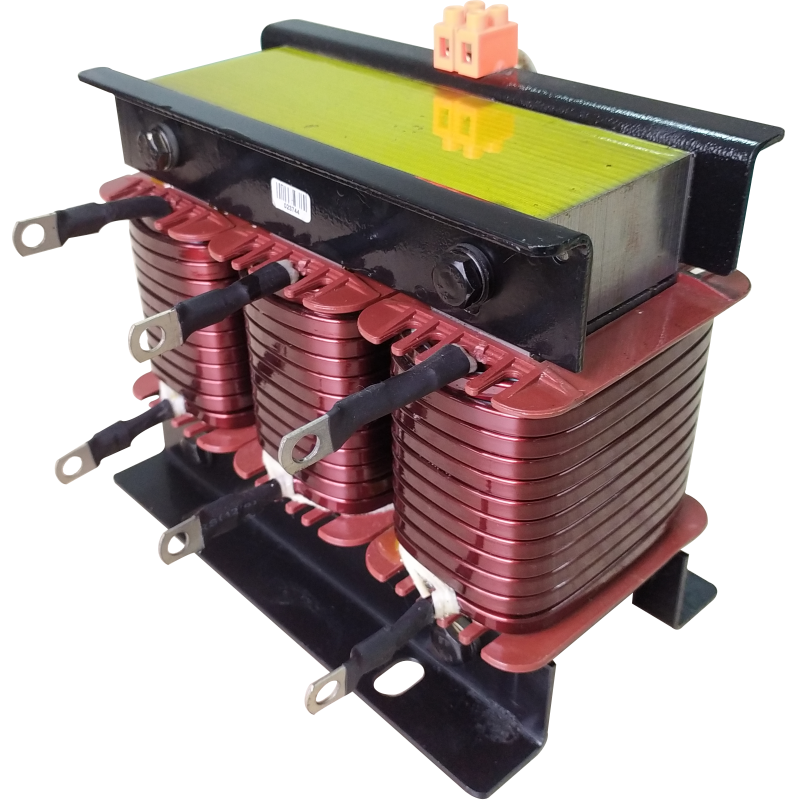

²电抗器
抑制涌流：以限制电容器投入电网时出现的涌流电流，避免对开关元器件、熔断器及电容器的损坏。
调谐型：通过改变电容器/电网谐振频率，使之转移到低于主要高次谐波的频率（通常3次或5次谐波），以达到抑制谐波，防止谐振的目的。
电抗器在严格的工艺下制造以保证高质量，其铁芯采用低磁滞损耗的薄硅钢片叠成。精确控制空气间隙，具备过温保护温控器，绝缘等级为H级（180℃）。

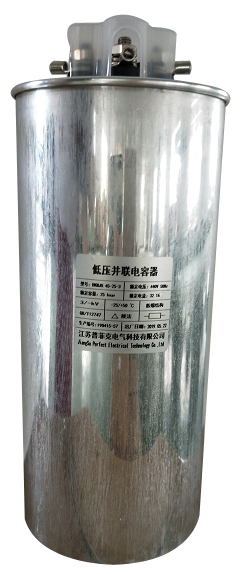

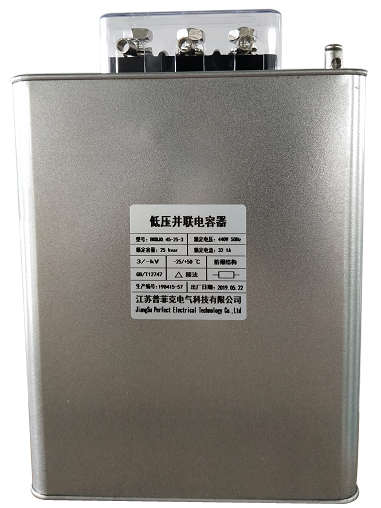

²电容器
采用新型喷金工艺和独特的金属化膜边缘加厚技术，将微晶蜡和沥青封装在圆柱型铝壳或方形金属壳内，常温成固态，溶点高于70℃，在使用过程中不落油，避免了环境污染，内装自放电电阻和保险装置，使用安全可靠，
电容器抗涌流能力能强，性能稳定，工作寿命长，电容器自身能耗实际值低于0.08%，发热少，温升低，节能效果显著。
2.型号说明
3.设计选型
²P7系统：400V、串7%电抗，防止5次谐波的谐振放大
序号 | 型号 | 容量Kvar | 电抗率 | 补偿方式 | 配套电容器型号 | 配套电抗器型号 |
1 | PFK-CK-10/0.48-7% | 10 | 7% | 三相 | BKMJ-0.48-10-3 | CKSG-0.7/0.48-7% |
2 | PFK-CK-15/0.48-7% | 15 | 7% | 三相 | BKMJ-0.48-15-3 | CKSG-1.05/0.48-7% |
3 | PFK-CK-20/0.48-7% | 20 | 7% | 三相 | BKMJ-0.48-20-3 | CKSG-1.4/0.48-7% |
4 | PFK-CK-25/0.48-7% | 25 | 7% | 三相 | BKMJ-0.48-25-3 | CKSG-1.75/0.48-7% |
5 | PFK-CK-30/0.48-7% | 30 | 7% | 三相 | BKMJ-0.48-30-3 | CKSG-2.1/0.48-7% |
6 | PFK-CK-40/0.48-7% | 40 | 7% | 三相 | BKMJ-0.48-40-3 | CKSG-2.8/0.48-7% |
7 | PFK-CK-45/0.48-7% | 45 | 7% | 三相 | BKMJ-0.48-45-3 | CKSG-3.15/0.48-7% |
8 | PFK-CK-50/0.48-7% | 50 | 7% | 三相 | BKMJ-0.48-50-3 | CKSG-3.5/0.48-7% |
9 | PFK-CK-60/0.48-7% | 60 | 7% | 三相 | BKMJ-0.48-30-3*2只 | CKSG-4.2/0.48-7% |
10 | PFK-CK-10/0.28-7% | 10 | 7% | 单相 | BKMJ-0.28-10-3YN | CKDG-0.23*3/0.28-7% |
11 | PFK-CK-15/0.28-7% | 15 | 7% | 单相 | BKMJ-0.28-15-3YN | CKDG-0.35*3/0.28-7% |
12 | PFK-CK-20/0.28-7% | 20 | 7% | 单相 | BKMJ-0.28-20-3YN | CKDG-0.47*3/0.28-7% |
13 | PFK-CK-30/0.28-7% | 30 | 7% | 单相 | BKMJ-0.28-30-3YN | CKDG-0.7*3/0.28-7% |
14 | PFK-CK-40/0.28-7% | 40 | 7% | 单相 | BKMJ-0.28-40-3YN | CKDG-0.93*3/0.28-7% |
15 | PFK-CK-50/0.28-7% | 50 | 7% | 单相 | BKMJ-0.28-25-3YN*2只 | CKDG-1.17*3/0.28-7% |
16 | PFK-CK-60/0.28-7% | 60 | 7% | 单相 | BKMJ-0.28-30-3YN*2只 | CKDG-1.4*3/0.28-7% |
²P14系统：400V、串14%电抗，防止3次谐波的谐振放大
序号 | 型号 | 容量Kvar | 电抗率 | 补偿方式 | 配套电容器型号 | 配套电抗器型号 |
1 | PFK-CK-10/0.525-14% | 10 | 14% | 三相 | BKMJ-0.525-10-3 | CKSG-1.4/0.525-14% |
2 | PFK-CK-15/0.525-14% | 15 | 14% | 三相 | BKMJ-0.525-15-3 | CKSG-2.1/0.525-14% |
3 | PFK-CK-20/0.525-14% | 20 | 14% | 三相 | BKMJ-0.525-20-3 | CKSG-2.8/0.525-14% |
4 | PFK-CK-25/0.525-14% | 25 | 14% | 三相 | BKMJ0.525-25-3 | CKSG-3.5/0.525-14% |
5 | PFK-CK-30/0.525-14% | 30 | 14% | 三相 | BKMJ-0.525-30-3 | CKSG-4.2/0.525-14% |
6 | PFK-CK-40/0.525-14% | 40 | 14% | 三相 | BKMJ-0.525-40-3 | CKSG-5.6/0.525-14% |
7 | PFK-CK-45/0.525-14% | 45 | 14% | 三相 | BKMJ-0.525-45-3 | CKSG-6.3/0.525-14% |
8 | PFK-CK-50/0.525-14% | 50 | 14% | 三相 | BKMJ-0.525-50-3 | CKSG-7/0.525-14% |
9 | PFK-CK-60/0.525-14% | 60 | 14% | 三相 | BKMJ-0.525-30-3*2只 | CKSG-8.4/0.525-14% |
10 | PFK-CK-10/0.3-14% | 10 | 14% | 单相 | BKMJ-0.3-10-3YN | CKDG-0.47*3/0.3-14% |
11 | PFK-CK-15/0.3-14% | 15 | 14% | 单相 | BKMJ-0.3-15-3YN | CKDG-0.7*3/0.3-14% |
12 | PFK-CK-20/0.3-14% | 20 | 14% | 单相 | BKMJ-0.3-20-3YN | CKDG-0.47*3/0.3-14% |
13 | PFK-CK-30/0.3-14% | 30 | 14% | 单相 | BKMJ-0.3-30-3YN | CKDG-0.93*3/0.3-14% |
14 | PFK-CK-40/0.3-14% | 40 | 14% | 单相 | BKMJ-0.3-20-3YN*2只 | CKDG-1.87*3/0.3-14% |
15 | PFK-CK-50/0.3-14% | 50 | 14% | 单相 | BKMJ-0.3-25-3YN*2只 | CKDG-2.33*3/0.3-14% |
16 | PFK-CK-60/0.3-14% | 60 | 14% | 单相 | BKMJ-0.3-30-3YN*2只 | CKDG-2.8*3/0.3-14% |
