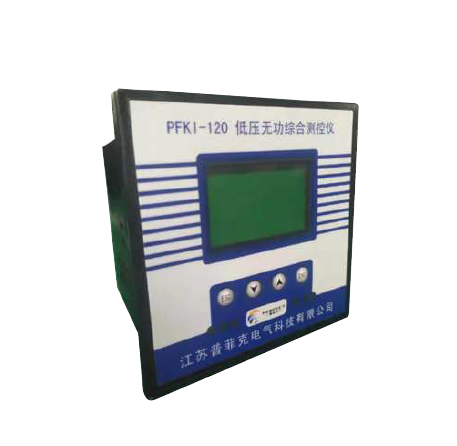

1.产品概述
PFKI-120 系列低压无功综合测控仪是我公司专门针对智能电容器的测控要求开发的新型控制器，该控制器采用高精度专用计量芯片和高性能MCU 处理器，运用成熟的无功混合补偿控制策略研制而成。该控制器不但可以与智能电容器连接，补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的带负载能力和供电质量；还可实时监测电网的三相电压、电流、功率、功率因数、谐波等运行数据，通过液晶显示屏实现人机交互，可完成对整个低压配电线路的实时监测、数据分析、报表处理等综合管理。适用于交流50Hz,额定工作电压380(220)V 的配电系统中的各种智能型电容器自动补偿装置中。

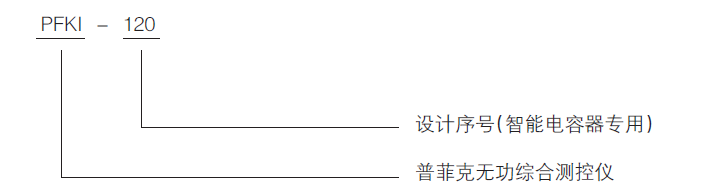

2.产品型号
3.技术参数
基本参数 |
电源电压 | 380V±20% |
电压波形 | 正弦波，总畸变率不大于10% |
电源频率 | 50Hz±5% |
取样电流 | 0～5A/0～1A |
整机最大功耗 | ≤3VA |
测量精度 |
电压 | ±0.5% |
电流 | ±0.5% |
有功功率 | ±1.0 % |
无功功率 | ±1.0 % |
频率 | ±0.5% |
保护精度 |
电压 | ±0.5% |
电流 | ±0.5% |
谐波 | ±1.0 % |
时间 | ±1.0 % |
控制参数 |
控制台数 | ≤64 台 |
控制精度 | 最小电容器容量±10% |
控制准确率 | 100% |
时间 | ≤0.1s |
机械参数 |
质量 | 0.35kg |
外形尺寸（mm） | 144(W)×144(H)×110(D) |
开孔尺寸（mm） | 138×138 |
4.使用环境
◎ 空气温度：-25℃~+65℃。
◎ 空气湿度：20℃时不超过90%。
◎ 海拔高度：不超过3000m。
◎ 环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
