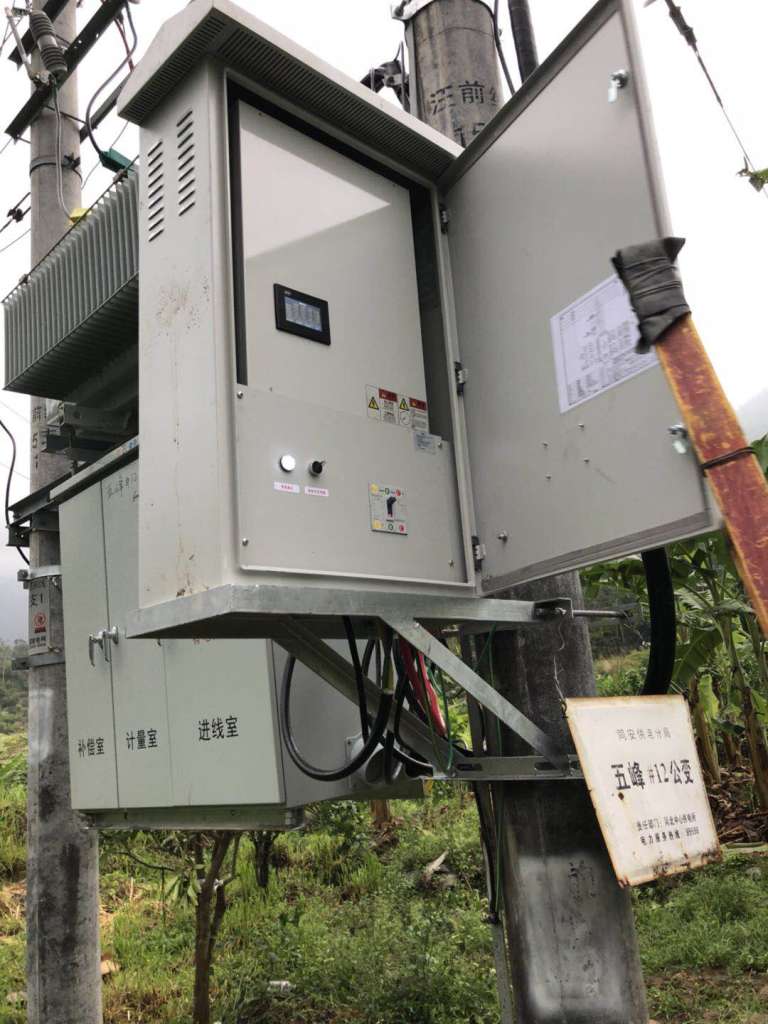

有源型三相不平衡补偿装置

1、产品描述

    三相不平衡补偿装置是一种用于动态治理配网三相不平衡、补偿无功的新型电力电子装置，它能够根据配网用户由于不同时间段或不同负荷导致的配网三相负荷不平衡，利用先进控制算法分离出不平衡电流的正负零序及无功，通过控制驱动功率器件IGBT，使功率单元发出与之相反的抵消电流，达到消除不平衡及补偿无功的目的。

2、主要特点

更多功能、更多模式

   具备零序、负序补偿、无功补偿、谐波补偿等，一机多用；

   可设定的特定次（2-13 次）谐波补偿功能，可设定零序、负序、无功分补或共补功能；

   可设置启动电流值区间。当用电流高于某值时，装置自动运行。当电流低于某值时，装置自动停机。节省装置本身损耗，延长装置使用寿命；装置安装完毕后，可设定免操作，启动停止等功能完全自动或远程实现；可定制 WIFI、3G 等通讯模式，支持安装多种 APP，实现手机或 PC 机远程操控，无需人工维护及监控；

全面保护功能，提高用户应用稳定性

   有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出限制在 100%输出，无过载风险；

   保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠；

   故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在 30 分钟内自恢复 3 次，若均不能正常启机，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；

   物联网监控功能，装置可按一定时间间隔采集三相系统电压、电流、有功功率、无功功率、功率因数、谐波含量、装置输出谐波电流等数据，并通过 GPRS 模块上传到数据库。终端网页及 APP 能显示上述当前及历史数据，能对数据进行必要的筛选功能，同时能以 word 或 PDF形式输出，能显示及记录当前及历史故障；

先进的控制策略和拓扑结构设计

   改进的基于瞬时无功功率理论的检测技术，可实时检测负序、零序电流，自动跟踪负载无功及谐波变化，具有高度可控性与快速响应性；

   采用 LCL 拓扑结构滤波，在输出无功谐波电流的情况下，不会引入高频 IGBT 开关谐波干扰，并且适用于任何现场电网系统阻抗，不会发生谐振；功率密度高，易于安装变流器模块化设计，体积小重量轻，功率密度高，安装维护方便；组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。

3、技术参数
