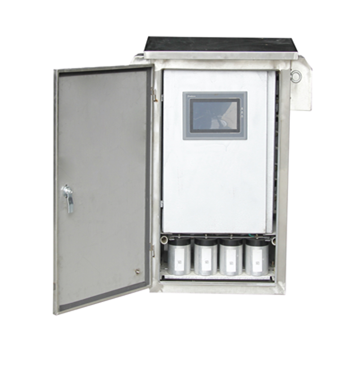

混合型三相不平衡补偿装置

1、产品描述

    混合型三相不平衡补偿装置是一种将有源三相不平衡补偿和无源三相不平衡补偿及无功补偿相结合的新型混合装置，利用无源电容器粗补，结合有源的快速性及精确性来精准补偿无功及不平衡，提高装置的性价比，达到不平衡及无功综合治理的目的。

2、产品描述

    更多功能、更多模式具备零序、负序补偿、无功补偿、谐波补偿等，一机多用；可设定零序、负序、无功分补或共补功能；同一主控制器，实现有源及无源的协调控制；

    可定制 WIFI、3G/4G 等通讯模式，支持安装多种 APP，实现手机或 PC 机远程操控，无需人工维护及监控；

全面保护功能，提高用户应用稳定性

   有效值峰值双设定自动限流算法，在负载无功电流大于设备输出时，可自动将设备输出限制在 100%输出，无过载风险；

   按无功功率的大小补偿无功功率，不产生投切振荡，有效消除无功倒送及引起的过电压现象；

   合闸无浪涌，实现电容器电压过零投入、电流过零切除，同补投切完全避免开关过电压，无过压击穿，无拉弧和重燃；

   产品测量保护功能齐全，具备电网谐波保护、电网过电压保护、电网欠电压保护、缺相保护、短路保护等；

   故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在 30 分钟内自恢复 3 次，若均不能正常启机，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；

   物联网监控功能，装置可按一定时间间隔采集三相系统电压、电流、有功功率、无功功率、功率因数、谐波含量、装置输出谐波电流等数据，并通过 GPRS 模块上传到数据库。终端网页及 APP 能显示上述当前及历史数据，能对数据进行必要的筛选功能，同时能以 word 或 PDF形式输出，能显示及记录当前及历史故障；远程 APP 及终端网页能对设备采取必要的控制及参数设置，例如：启停、过流值设定；

先进的控制策略和拓扑结构设计

   改进的基于瞬时无功功率理论的检测技术，可实时检测负序、零序电流，自动跟踪负载不平衡及谐波变化，具有高度可控性与快速响应性；

   采用 LCL 拓扑结构滤波，在输出无功谐波电流的情况下，不会引入高频 IGBT 开关谐波干扰，并且适用于任何现场电网系统阻抗，不会发生谐振；

   采用分相补偿模式，角接电容组和星接电容组均工作在分相补偿方式，实现分相不等量投切，同时按电压限值进行控制；

   采用目标控制算法，以功率因数、三相负荷电流、三相电压为判据，同时补偿无功电流、负序电流、零序电流，提高功率因数，降低不平衡度，减小中线电流，降低变压器的铁损和铜损；

功率密度高，易于安装

   变 流器模块化设计，体积小重量轻，功率密度高，安装维护方便；

   组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；

   单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。

技术参数
