1.产品简述

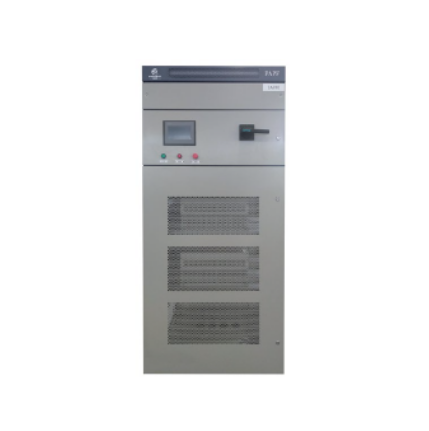

PAPF系列低压有源滤波器是新一代全数字消谐设备，与传统技术相比具有特殊优势，更快、更小、功能更强且安装方便、调试简单维护方便，这些优势使其能轻松解决电能质量问题。该产品除可以动态补偿谐波外，还可以进行无功功率补偿、解决电压波动及闪变等电能质量问题同时该系列产品采用先进的控制技术，实现全自动化控制，是消除谐波的首选设备。
2.型号说明
3.技术参数
技术指标 | 具体参数 |
单个模块容量 | APF 30/50/75/100/150 A |
系统参数 |
额定交流输入线电压 | 400V/480V/690V(需定制) |
输入相电压范围 | -20%～+20% |
电网频率 | 50Hz/60Hz |
网络结构 | 三相三线/三相四线 |
电流互感器 | 100/5 ～ 10000/5(根据客户要求) |
性能指标 |
控制方式 | 谐波补偿/无功补偿/三相不平衡补偿 |
动态响应时间 | 响应时间≤100us，全响应时间：≤10ms |
启动方式 | 软启动，无冲击 |
可并联台数 | 单机/多机12个模块并联运行 |
电流互感器采样位置 | 负载侧(优先)/电网侧（开环和闭环运行方式） |
谐波补偿 | 2~50次（可任意设定，比例可调） |
输出电流 | 额定容量100%输出，可限流设置输出 |
整机效率 | ＞97% |
损耗 | ＜3% |
冷却模式 | 智能风冷，可选配调速板 |
保护类型 | 过流、过压、欠压、缺相、过温保护 |
自启功能 | 发生停机/掉电/轻故障时，可通过自检自启动 |
噪声指标 | ＜65dB 1M |
防护等级 | IP20（更高防护等级可定制） |
通讯监控能力 |
通讯接口 | RS485/ RS232(选配)/CAN(选配)，标准Modbus协议 |
人机界面 | 模块监控(4.3英寸)/集中监控（7英寸） |
后台监控 | GPRS远程监控、移动终端APP |
机械特性 |
安装方式 | 机柜式/壁挂式 |
模块重量 | 20KG(30/50A) 40KG(75/100A) 50KG(150A) |
进线方式 | 上进线/下进线 |
4.使用环境
环境温度：-10℃~+40℃。
存储温度：-40℃~+70℃。
空气相对湿度：0～95%无凝露。
海拔高度：≤1500m，1500以上每增加100米功率降低1%使用。
周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
可根据客户、环境特殊要求定制。
