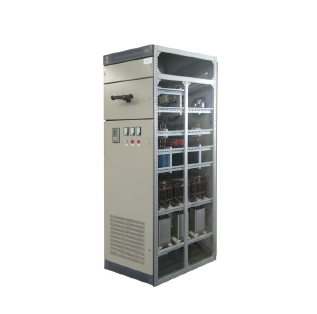

1.产品描述
采用智能控制实现全自动化、数字化，自动跟踪综合判别投切滤波补偿组件进行无功功率补偿，并抑制谐波，使得部分谐波流入补偿回路，使系统安全可靠，提高配电质量。
可采用电容器专用接触器、复合开关、可控硅电子开关投切方法。可控硅、复合开关过零投切技术，投入时无浪涌电流，动作时间可达到毫秒级，保证配电系统的安全运行及稳定。
电容电抗组由电容器和电抗器串联组成，选用电抗率为P7或P14，调谐频率为189Hz/134Hz，吸收部分谐波，并可以防止并联谐振。
补偿装置可采用整体成套或模块组装方式。
补偿方式可根据三相平衡或不平衡负荷特性，选择三相共补或三相分补，或三相共补与分补相结合的补偿方式。
电容器具有绝缘自复机能，且采用耐电压及诱电性良好之金属化塑料膜（MPP）为介质，如发生介质破坏时，此破坏点周围的金属化电极在瞬间即被挥发消失掉，而立即恢复绝缘，使电容恢复正常并继续运转，达到绝缘自复机能。
电抗器采用低损耗优质硅钢片，噪音低功耗小，具有高抑制电路的突涌电流和抗谐波能力。
针对用户不同负荷特性专门设计制造，设有滤除5次、7次、11次、13次等特征谐波支路滤波支路，滤波效果突出。
2.型号说明
3.技术参数
技术指标 | 具体参数 |
额定电压 | 400V～1140V |
额定频率 | 50Hz |
额定容量 | 共补：≤540 kvar，分补：≤400 kvar，共分结合：≤540kvar |
额定电抗率 | 4.5%、5%、6%、7%、14%或要求非标定制 |
响应时间 | 可控硅：≤20ms ，复合开关：≤3s，接触器：≤30s |
控制路数 | 12、18、24组 |
分组容量 | 5～120kvar |
控制取样 | 功率因数、无功功率、无功电流 |
目标功率因数 | 0.85～1 |
补偿方式 | 共补、分补、共补和分补相结合 |
投切方式 | 手动/自动，连续工作、循环投切 |
投切开关类型 | 可控硅电子开关、复合开关、专用接触器 |
保护功能 | 过流、速断、过欠压、缺相、谐波、过温、轻载防振保护 |
电流互感器 | 共补：A相1只，分补：ABC相3只 |
最高运行电压 | ≤1.1Un |
最大负载电流 | ≤1.3In |
冷却模式 | 智能风冷 |
通信接口 | RS485 |
防护等级 | IP30 |
4.使用环境
环境温度：-10℃~+45℃。
存储温度：-40℃~+70℃。
空气相对湿度：0～95%无凝露。
海拔高度：≤1500m（1000m以上根据标准修正）。
周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
可根据客户、环境特殊要求定制。
